一、系统简介

磨机用永磁变频直驱系统是2138cn太阳集团公司针对磨机的驱动与控制技术提供的综合一揽子解决方案。主要适用于边缘传动、中心传动的各种磨机，它以永磁变频直驱技术为核心，永磁同步变频电动机、变频器及相关控制装置为硬件基础，永磁变频直驱系统是磨机驱动系统的一项历史性变革；与传统驱动系统相比较具有直接驱动、大扭矩、免维护、高效节能、结构紧凑、传动效率高、噪声低、使用寿命长、运作平稳等诸多优点，适应各种恶劣工作环境，是目前各种磨机的理想驱动产品。目前广泛应用于矿山、建材、化工、冶金、煤炭等领域。

二、产品构成

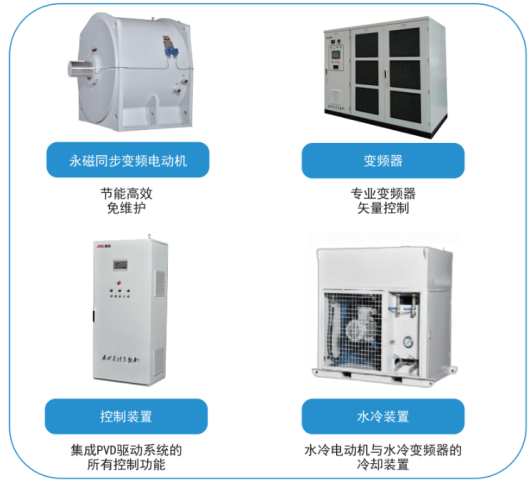

PVD系统组件由永磁同步变频电动机、专用变频器、控制装置、冷却装置、制动装置、联轴器等产品组成。





三、参数范围

边缘驱动磨机

电压等级：380/6000/10000V

功率范围：低压132～355kW

          高压220～5000kW

转速范围：105～230r/min

冷却方式：风冷、水冷

安装方式：IMB3

中心驱动磨机

电压等级：6000/10000V

功率范围：500～4500kW

转速范围：15～20r/min

冷却方式：水冷

安装方式：IMB3

四、磨机用永磁变频直驱系统方案

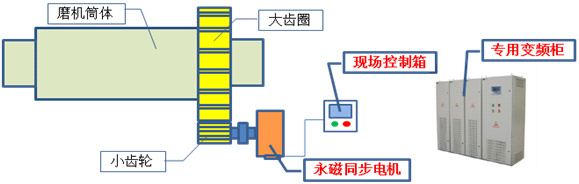

图1：边缘传动磨机永磁直驱系统

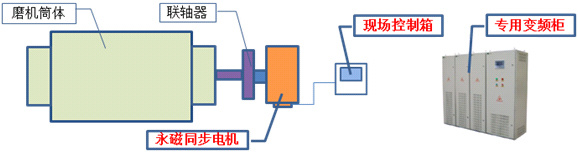

图2：中心无齿轮传动磨机永磁直驱系统

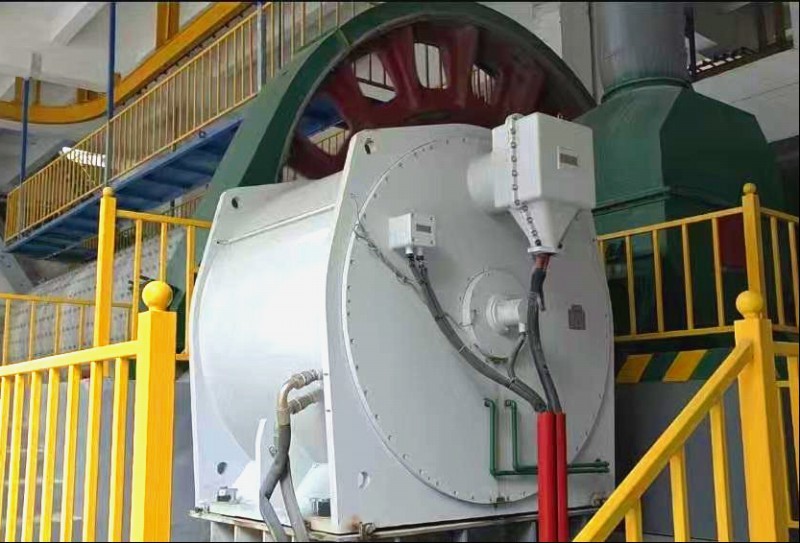

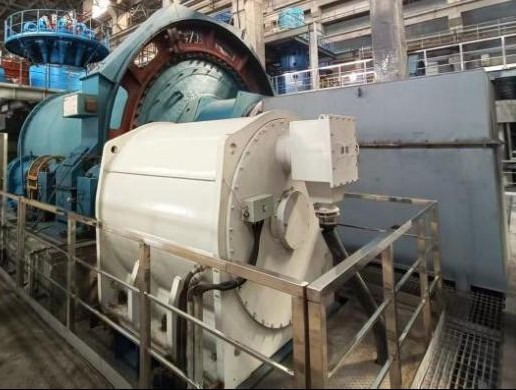

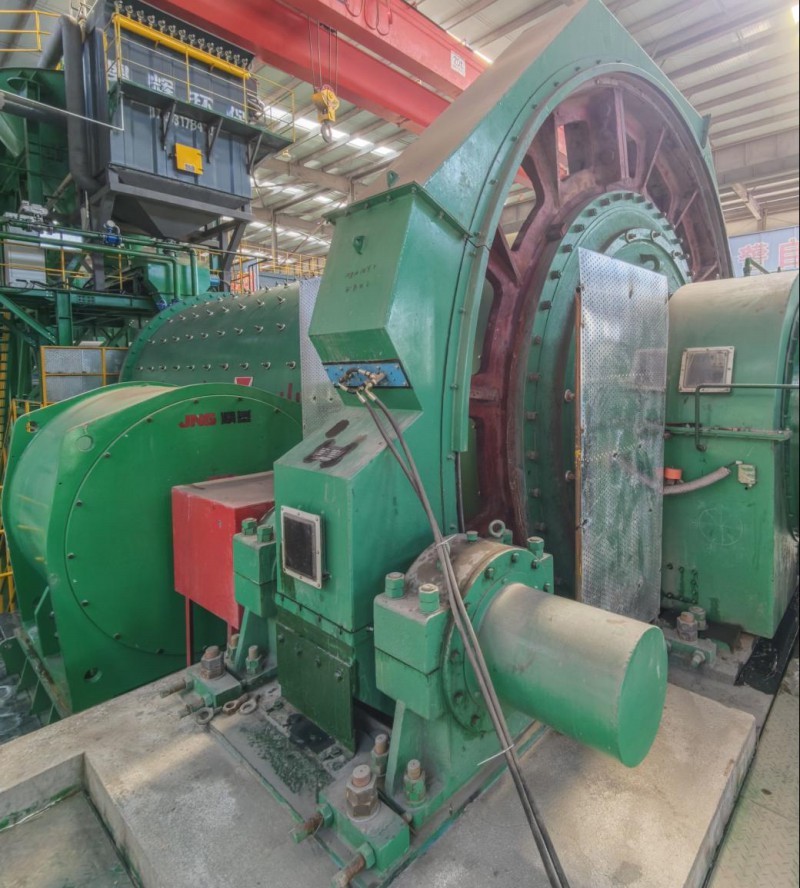

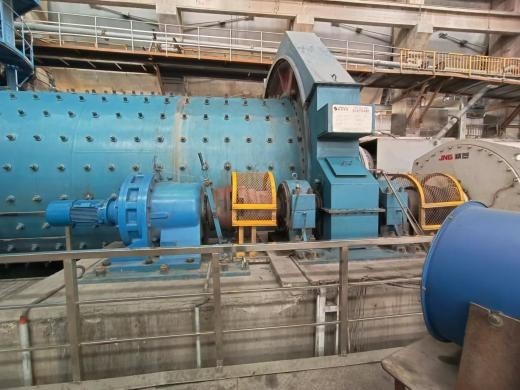

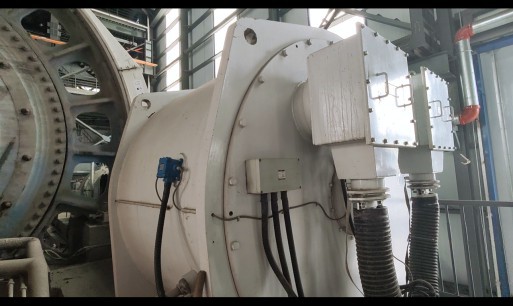

五、应用案例

安徽某选矿厂（1400kw/6kv  200r/min）

安徽某选矿厂（1250kw/6kv  200r/min）

内蒙古某煤矿（2500kw/10kv  200r/min）

福建某水泥（1600kw/6kv  105r/min）

山西某煤矿（1120kw/6kv  200r/min）
